Комплектна трансформаторна підстанція для міських мереж КТП 25-1000/10(6)/0,4

Комплектна трансформаторна підстанція для міських мереж зовнішньої установки потужністю 250 & hellip; 1000 кВА напругою 10 (6) / 0,4 кВ з кабельним або повітряним введенням на стороні вищої напруги (далі & Ndash; ВН) і з кабельним або повітряним виводом на стороні нижчої напруги (далі - НН) призначена для прийому електроенергії (змінного трифазного струму промислової частоти) напругою 10 (6) кВ і перетворення в напругу 0,4кВ.

Комплектна трансформаторна підстанція (КТП аналог КТПГС) застосовується для розподілу електричної енергії в одно-, двопроменевий і петлевий схемах електропостачання міських електричних ланцюгів.

Умови експлуатації комплектної трансформаторної підстанції КТП:

• висота над рівнем моря – не більш 1000 м;
• нижнє значення робочої температури повітря – мінус 40ºС;
• верхнє значення робочої температури повітря – плюс 40ºС;
• довкілля – невибухонебезпечне, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і ізоляцію.

Технічні дані КТП

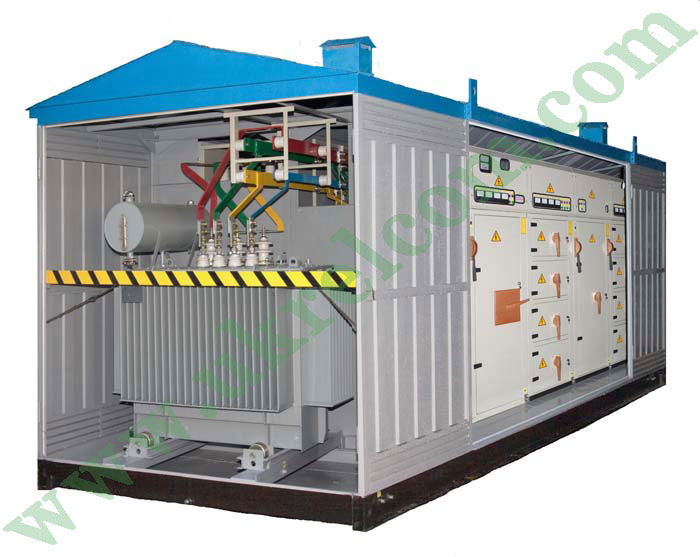

Трансформаторна підстанція КТП (аналог КТПГС) має такі складові частини:

• металевий каркас (кіоск) з відсіками УВН, УНН і відсіком трансформатора; каркас КТП (аналог КТПГС) є несучим і витримує жорсткі механічні дії до групи виконання М1 по ГОСТ 17516.1;
• пристрій з боку високої напруги УВН;
• на введенні ВН передбачена можливість для установки розрядників 6-10кВ типу РВО або ОПН (за замовленням комплектуються);
• трансформатор (масляний, сухий) (ГОСТ 11677 відповідає, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а також ТУ на конкретні типи трансформаторів);
• шафа вуличного освітлення (на замовлення);
• шафа обліку електроенергії (на замовлення);
• розподільний пристрій з боку нижчої напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).

Конструкція КТП (аналог КТПГС) дозволяє транспортувати її разом з трансформатором і, при необхідності, передбачає заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей, передбачена можливість викотити трансформатор на колесах).

КТП (аналог КТПГС) поставляється закінченим комплексом в одному кіоску (як однотрансформаторний виконання, так і двотрансформаторного виконання).

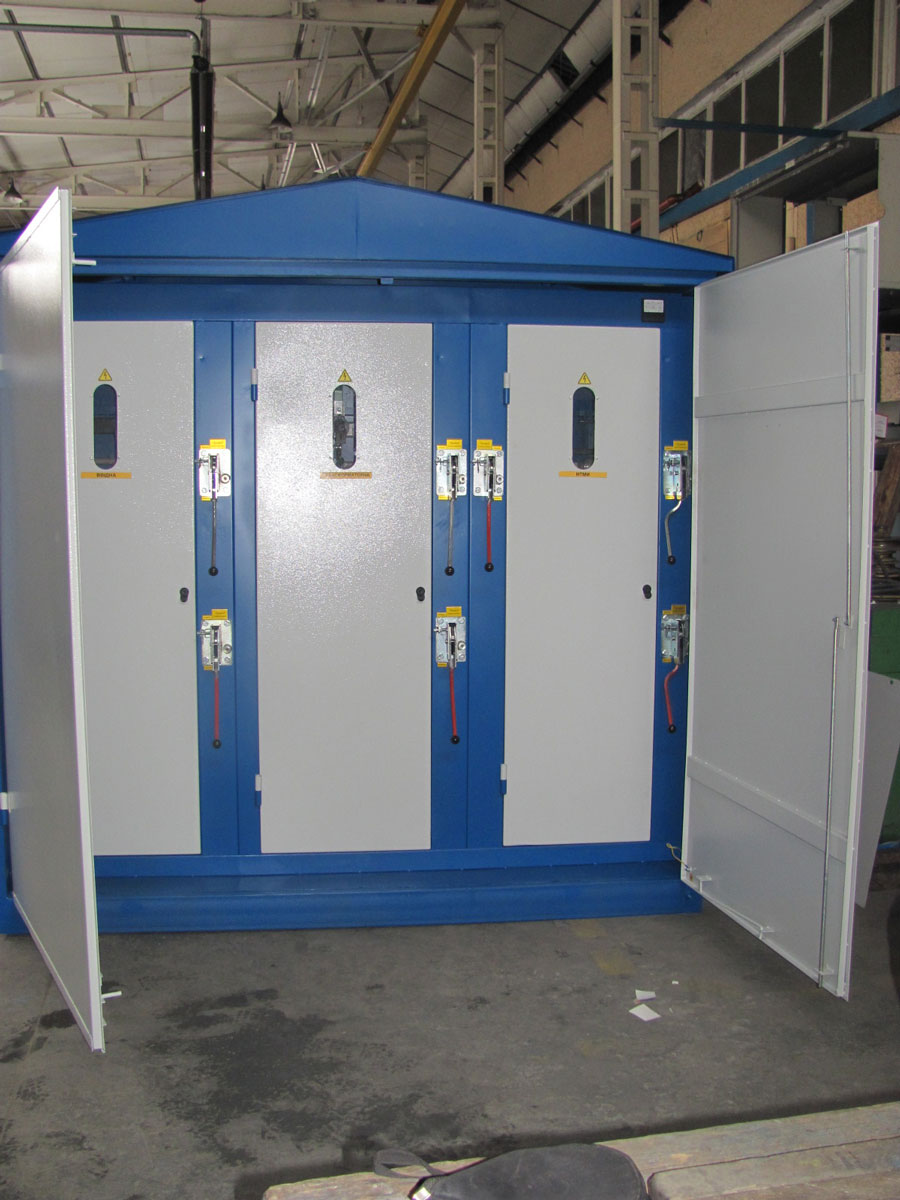

УВН складається з трьох шаф з вимикачами навантаження і заземлювальними ножами & Ndash; дві шафи ліній введення і шафа з запобіжниками, службовець для підключення і захисту силового трансформатора.

У блоці розподільчого пристрою низької напруги розташовані:

• вступної роз'єднувач РЕ 19 або автоматичний вимикач ВА;
• секційний роз'єднувач РЕ 19 або автоматичний вимикач ВА (для 2КТП );
• блок вимикачів – запобіжників на лініях, що відходять;
• стаціонарні або висувні автомати;
• низьковольтна апаратура відповідно до принципової електричної схемою.

Шафа обліку електричної енергії має два виконання:

• обліку активної енергії;
• обліку активної і реактивної енергії.

У комплект поставки шафи входять три вимірювальних трансформатора струму.

Шафа вуличного освітлення підключається до одного з фідерів РУНН. Схема передбачає можливість автоматичного включення вуличного освітлення.

У даній трансформаторної підстанції виконані наступні блокування.:

• одночасно включений стан вимикача, роз'єднувача та заземлювача в пристрої УВН;
• закрите і відкрите положення двері УВН при відповідно включеному і вимкненому стані вимикача навантаження, роз'єднувача.

Завантажити опитувальний лист для КТП

Виробник залишає за собою право змінювати загальні розміри без попередження замовлення, тому слід встановити загальні розміри загальних розмірів за необхідності.
