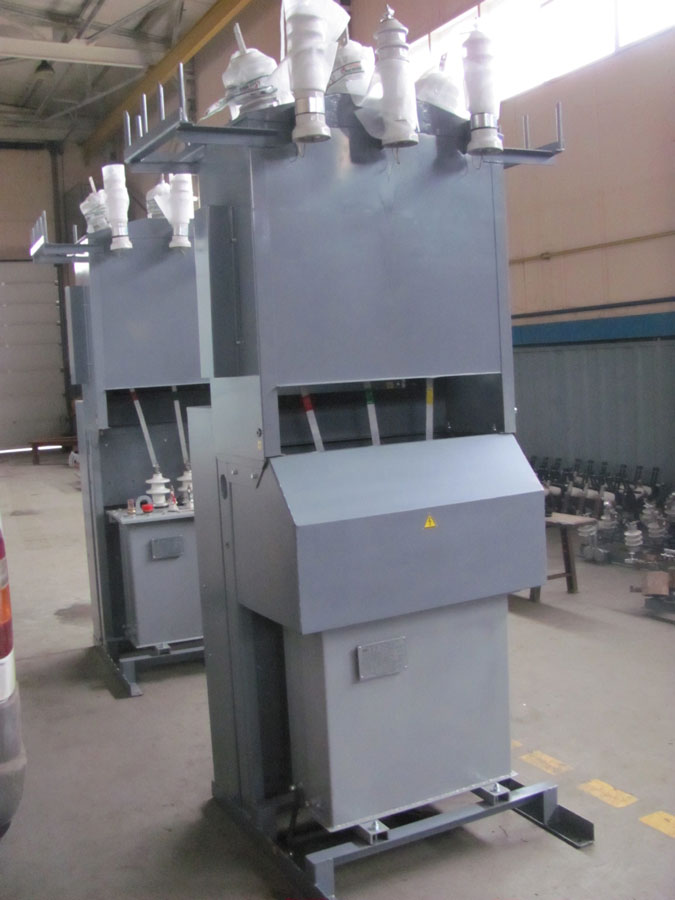

Підстанції трансформаторні комплектні серії КТПУ-25 250/10(6)/0,4 У1 (щоглові)
Комплектні трансформаторні підстанції уніфіковані тупикового типу зовнішньої установки потужністю 25 - 250 кВА, напругою ВН 6 або 10 кВ та напругою ПН 0,4 кВ з повітряним введенням на стороні вищої напруги, з кабельним або повітряним виведенням на стороні нижчої напруги, призначені для прийому змінного трифазного струму промислової частоти 50Гц) напругою 10(6)кВ і перетворення на напругу 0,4кВ.
Нормальна робота КТП забезпечується за таких умов:
-
висота над рівнем моря – не більш 1000 м;
-
навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що руйнують метали та ізоляцію;
-
швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);
-
Тип атмосфери – II за ГОСТ15150
|

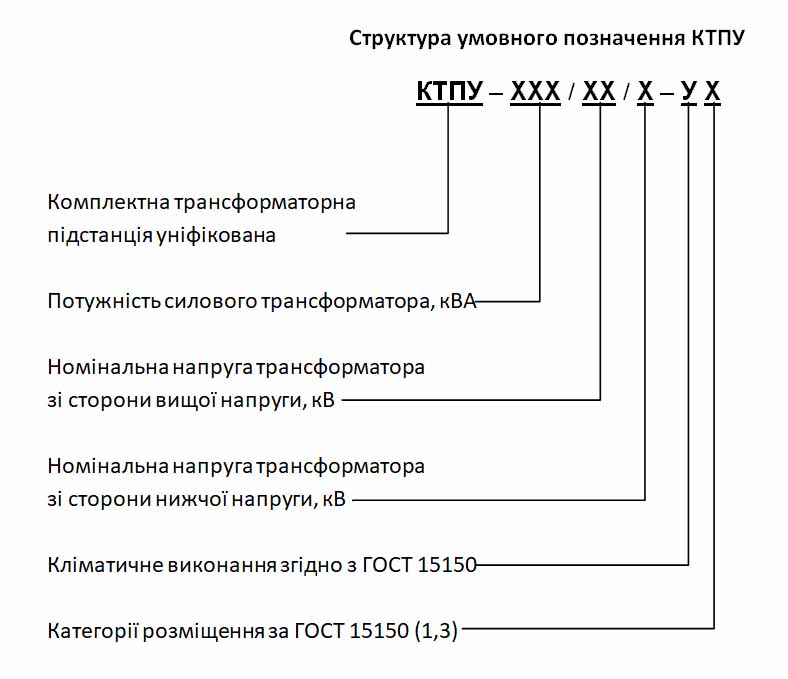

Приклад запису позначення КТП потужністю 25 кВА напругою 10 кВ зі сторони вищої напруги та 0,4 кВ з боку нижчої напруги, кліматичного виконання У категорії розміщення 1:
КТПУ-25/10/0,4 У1 ТУ 31.2-32679931-002:2004
Технічні дані КТП
|
Характеристика КТП
|
Значення
|
|
Потужність силового трансформатора, кВА |
25-250 |
|
Частота змінного струму, Гц |
50 |
|
Номінальна напруга на стороні ВН, кВ |
6;10 |
|
Найбільша робоча напруга, кВ |
7,2;12 |
|
Номінальна напруга на стороні НН, кВ |
0,4;0,69 |
|
Номінальний струм збірних шин, кА |
пристрій введення з боку ВН |
0,4 -1,0 |
|
Номінальний струм збірних шин, кА |
пристрій введення з боку НН |
0,4 - 4,0 |
|
Струм термічної стійкості (1с), кА |
пристрій введення з боку ВН |
4 |
|
пристрій введення з боку НН |
0,8 - 8,1 |
|
Струм електродинамічної стійкості, кА |
пристрій введення з боку ВН |
10 |
|
пристрій введення з боку НН |
1,5 - 16 |
|
Кліматичне виконання і категорії розміщення |
У1 |
|
Ступінь захисту оболонки |
IP 43 |
|
Опір ізоляції ланцюгів КТП, МОМ |
ВН-1000, НН-1,0 |
|
Рівень звуку КТП не більше норми для встановленого силового трансформатора |
|
|
Схема і група з'єднання обмоток трансформатора |
за замовленням |
|
Потужність, кВА
|
Номінальний струм, А
|
Маса з трансформатором
|
|
|
Лінія 1
|
Лінія 2
|
Лінія 3
|
Лінія 4
|
Вуличного освітлення
|
|
25 |
|
40 |
40 |
- |
- |
16 |
580 |
|
40 |
|
63 |
40 |
- |
- |
16 |
620 |
|
63 |
|
63 |
40 |
40 |
- |
16 |
700 |
|
100 |
|
100 |
80 |
40 |
- |
16 |
860 |
|
160 |
|
160 |
100 |
80 |
- |
16 |
1100 |
|
250 |
|
250 |
160 |
100 |
80 |
16 |
1340 |

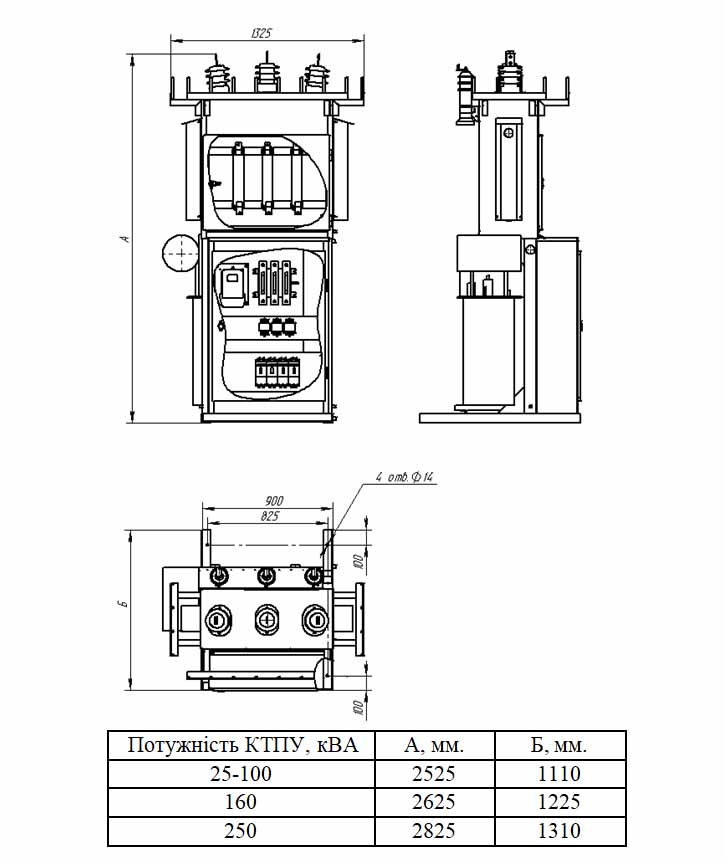

Габаритні розміри і однолінійна електрична схема
Короткий опис конструкції. Склад виробу.
КТПУ щоглова має такі складові частини:
-
Пристрій із сторони вищої напруги (УВН);
-
Трансформатор силової зовнішньої установки трифазний або однофазний трансформатор типу
ОМП-10 або 6кВ;
-
Розподільний пристрій із сторони нижчої напруги (РУНН) з автоматичними вимикачами на відхідних лініях, і лінією вуличного освітлення.
Блоки УВН, РУНН та трансформатор розташовані на загальній станині, що має монтажну основу для встановлення підстанції. Конструктивно блоки УВН і РУНН є шафами з розміщеною в них апаратурою.
Підстанція виготовляється з повітряним введенням та підключається до мережі через роз'єднувач РЛНДз-10/400 У2, який постачається згідно з заявкою та встановлюється на найближчій опорі ЛЕП.
У підстанції КТПУ щоглова виконані такі блокування:
-
одночасно включений стан вимикача, роз'єднувача та заземлювача;;
-
становище двері УВН при включенні і відключенні вимикача-роз'єднувача.
Завантажити
опитувальний лист для КТП
Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності
|
