Комплектна трансформаторна підстанція кіоскова КТП 25- 630/10(6)/0,4 У1
Комплектна трансформаторна підстанція КТП 25- 630/10 (6) / 0,4 У1 (тупикові, прохідні) зовнішньої установки потужністю 25 & hellip; 630 кВА напругою 10 (6) / 0,4 кВ з кабельним або повітряним введенням на стороні вищої напруги (далі - ВН) і з кабельним або повітряним виводом на стороні нижчої напруги (далі - ПН) призначена для прийому електроенергії (змінного трифазного струму промислової частоти) напругою 10 (6) кВ і перетворення в напругу 0,4 кВ.
КТП (комплектна трансформаторна підстанція) застосовується для електропостачання промислових, сільськогосподарських, комунальних об'єктів в кільцевих або радіальних схемах розподільних мереж.
Умови експлуатації комплектної трансформаторної підстанції кіоскова (КТП):
-
висота над рівнем моря – не більш 1000м;
-
нижнє значення робочої температури повітря – мінус 40ºС;
-
верхнє значення робочої температури повітря – плюс 40ºС;
-
довкілля – невибухонебезпечне, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і ізоляцію.
|
Технічні дані комплектної трансформаторної підстанції кіоскового (КТП)
|
Потужність, кВА |
25-630 |
|
Частота змінного струму, Гц |
50 |
|
Номінальна напруга на стороні ВН, кВ |
6;10 |
|
Найбільша робоча напруга, кВ |
7,2;12 |
|
Номінальна напруга на стороні НН, кВ |
0,4;0,69 |
|
Номінальний струм збірних шин, кА |
пристрій введення з боку ВН |
0,4-0,63 |
|
Номінальний струм збірних шин, кА |
пристрій введення з боку НН |
0,4-1,0 |
|
|
пристрій введення з боку ВН |
4-8 |
|
пристрій введення з боку НН |
0,8-20 |
|
Струм електродинамічної стійкості, кА |
пристрій введення з боку ВН |
10-20 |
|
пристрій введення з боку НН |
1,5-50 |
|
Кліматичне виконання і категорії розміщення |
У1 |
|
Ступінь захисту оболонки |
IP 43 |
|
Опір ізоляції ланцюгів КТП (комплектна трансформаторна підстанція), МОМ |
ВН-1000, НН-1,0 |
|
Рівень звуку КТП (комплектна трансформаторна підстанція) не більше норми для встановленого силового трансформатора |
60 |
|
Типи силових трансформаторів |
за замовленням |
|
Схема і група з'єднання обмоток трансформатора |
за замовленням |
Потужність
|
Номінальний струм, А
|
Маса трансформатора,
кг
|
|
Лінія 1
|
Лінія 2
|
Лінія 3
|
Лінія 4
|
Лінія 5
|
Лінія 6
|
|
25 |
40 |
40 |
- |
- |
- |
- |
1250 |
|
40 |
63 |
63 |
80 |
- |
- |
- |
1310 |
|
63 |
63 |
63 |
80 |
- |
- |
- |
1410 |
|
100 |
63 |
63 |
80 |
100 |
- |
- |
1650 |
|
160 |
80 |
80 |
100 |
160 |
- |
- |
1940 |
|
250 |
100 |
100 |
200 |
200 |
- |
- |
2230 |
|
400 |
100 |
100 |
160 |
200 |
400 |
- |
2500 |
|
630 |
100 |
100 |
100 |
160 |
200 |
400 |
3100 |

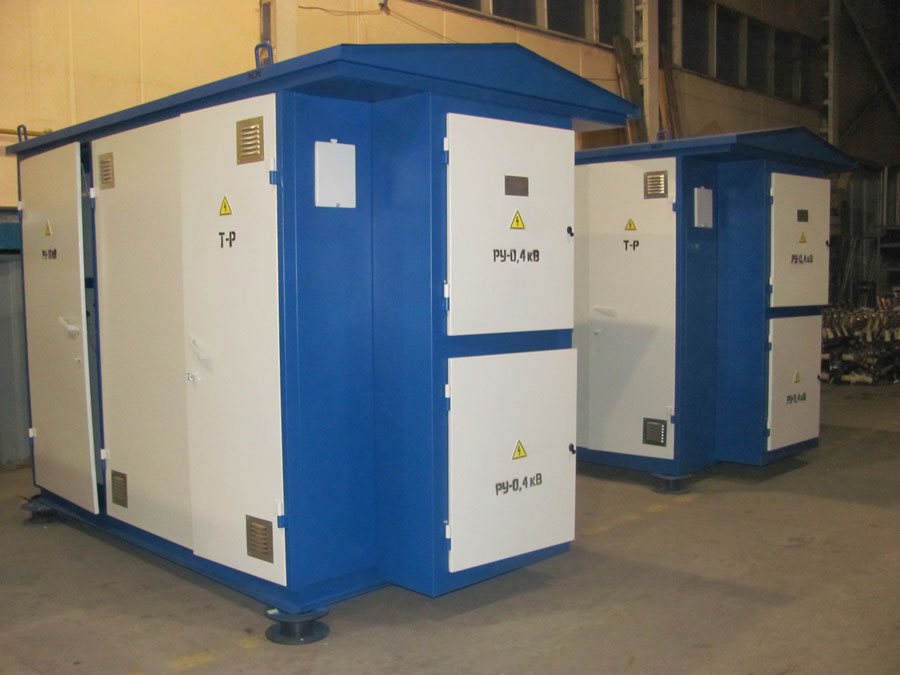

Трансформаторна підстанція кіоскова КТП (комплектна трансформаторна підстанція) має такі складові частини:
-
металевий каркас (кіоск);
-
каркас КТП (комплектна трансформаторна підстанція) є несучими і витримує жорсткі механічні дії до групи виконання М1 по ГОСТ 17516.1;
-
пристрій з боку високої напруги УВН;
-
на введенні ВН передбачена можливість для установки розрядників 6-10кВ типу РВО або ОПН (комплектуються за замовленням);
-
силовий трансформатор (масляний, сухий) (відповідає ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а також ТУ на конкретні типи трансформаторів);
-
розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).
Конструкція КТП (комплектна трансформаторна підстанція) дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей, передбачена можливість викотити трансформатор на колесах).
Підстанція з повітряним введенням, підключається до мережі через роз'єднувач РЛНД (З) -10 / 400У1, який поставляється згідно заявці і встановлюється на найближчій опорі ЛЕП.
КТП (комплектна трансформаторна підстанція) поставляється закінченим комплексом.

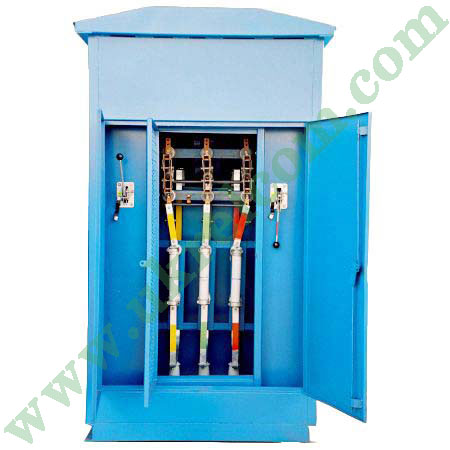

У разі повітряного вводу 10 (6) кВ у відсіку УВН розміщені: силовий трансформатор, шини та запобіжники 10 (6) кВ, контакти-держателі яких закріплені на опорних ізоляторах.
У КТП - 630 (1000) в ПВН розміщені: автогазовий вимикач навантаження з заземлюючими ножами і запобіжниками. Силовий трансформатор відділений від ПВН металевими перегородками. З боку УВН є два введення в відсік трансформатора. Відсік трансформатора має двоє дверей: зовнішня для захисту обладнання, внутрішня сітчаста – для огляду обладнання без зняття навантаження.
При кабельному вводі 10 (6) кВ відсік УВН складається з силового трансформатора, панелі з обладнанням кабельного відсіку. На панелі розміщені головні роз'єднують контакти для створення видимого розриву на стороні 10 (6) кВ зі шторкою, заземлювальний ніж, запобіжник з шинами, світильник.
Відсік РУНН відділений від відсіку УВН сталевими перегородками і утворює шафа, в якому змонтована панель РУНН. Шафа має двері, з правого боку від якої розташована кабельна розетка. У шафі передбачено вікно для освітлення і спостереження за рівнем масла в трансформаторі.
У підстанції КТП (комплектна трансформаторна підстанція) кіоскового типу виконані наступні блокування:
-
одночасно включений стан вимикача, роз'єднувача та заземлювача в пристрої УВН;
-
закрите і відкрите положення двері УВН при відповідно включеному і вимкненому стані вимикача - роз'єднувача.
КТП (комплектна трансформаторна підстанція) кіоскового типу встановлюється на рівній утрамбованої майданчику, безпосередньо на грунт або на фундамент будь-якого типу. При установці на грунт рекомендується зробити щебеневу підстилку.
Завантажити
опитувальний лист для КТП
Виробник залишає за собою право змінювати габаритні розміри без повідомлення замовника, тому просимо уточнювати габаритні розміри при необходімності.
|
