Роз'єднувачі високовольтні РР/EL-РР
Роз'єднувачі високовольтні рубають РР / ЕL-ХХ призначені для включення і виключення електричних ланцюгів з робочою напругою до 12 кВ, при відсутності струмів в кожному полюсі, в електричних мережах трифазного змінного струму частотою 50 Гц з ізольованою нейтраллю, а також для забезпечення необхідного видимого повітряного проміжку між контактами полюсів.
|

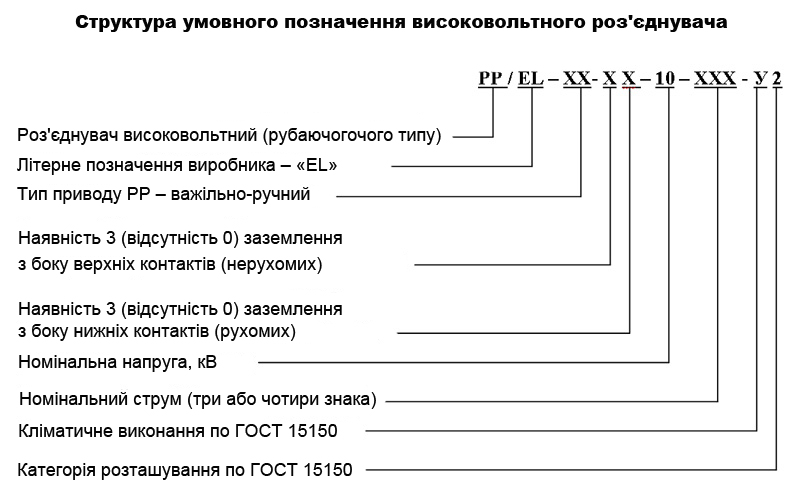

Технічні характеристики роз'єднувача - високовольтного РР/ЕL –XX
Номінальна напруга, кВ
|
10 |
Максимальна робоча напруга |
12 |
Номінальний струм, А |
630, 1000, 1600 |
Нормовані параметри струмів термічної і електродинамічної стійкості |
Струм термічної стійкості, кА в течение 1 сек |
63 |
Струм електродинамічної стійкості, кА в протягом 1с |
25 |
Випробувальні напруги ізоляції головного ланцюга |
Короткочасне (однохвилинне), кВ |
42(фарфор),
38(пластмасс.) |
Повний - грозового імпульсу |
85 (75) |
Нормовані параметри струмів включення і відключення |
намагнічуємого струму силових трансформаторів, А |
2,5 |
Зарядних струмів повітряних і кабельних ліній, А |
0,8 |
Електричний опір головною токопроводящей ланцюга полюса (фазы), мкОМ, не більше |
100, 50, 30 |
Ступінь захисту оболонки |
IР00 |

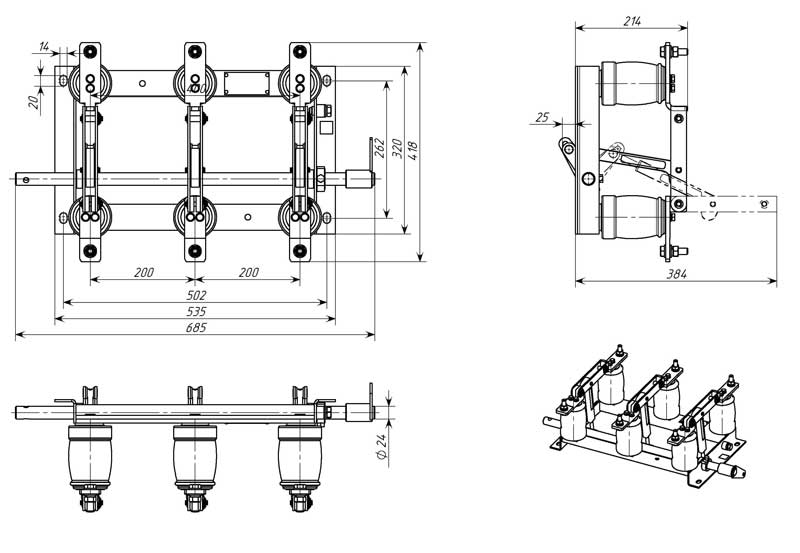

3. Малюнок Роз'єднувач - високовольтний РР/ЕL –РР-ОО-10-630-У2 (без заземлення)

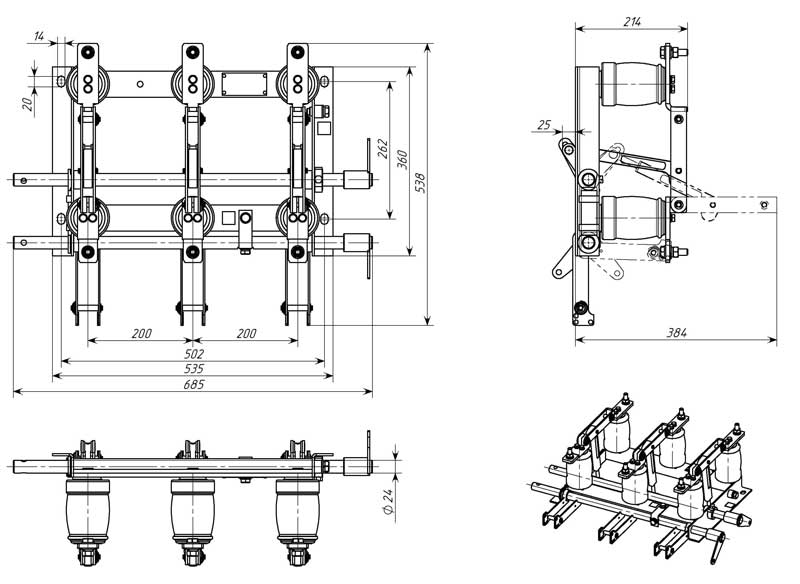

Рисунок 3А. Роз'єднувач - високовольтний РР/ЕL –РР-ОЗ-10-630-У2
(заземлюючі ножі розташовані знизу)

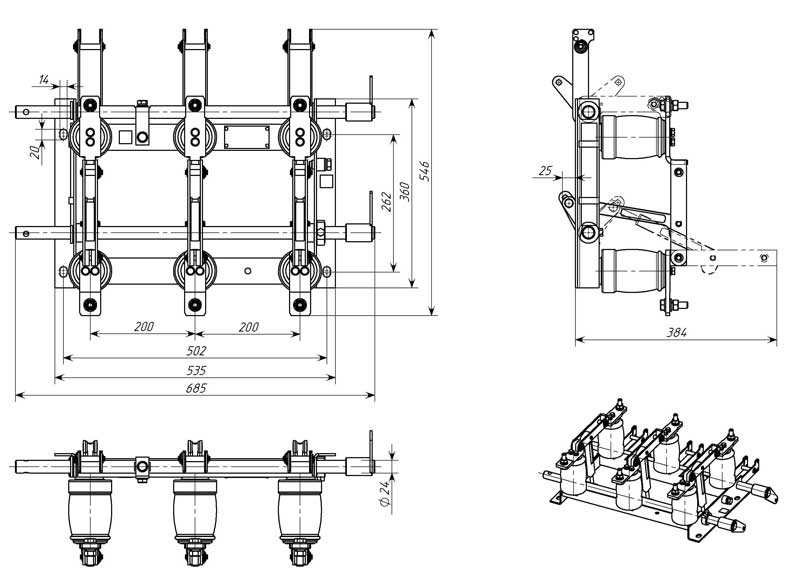

Рисунок 3В. Роз'єднувач - високовольтний РР/ЕL –РР-ЗО-10-630-У2
(заземляющие ножі розташовані зверху)

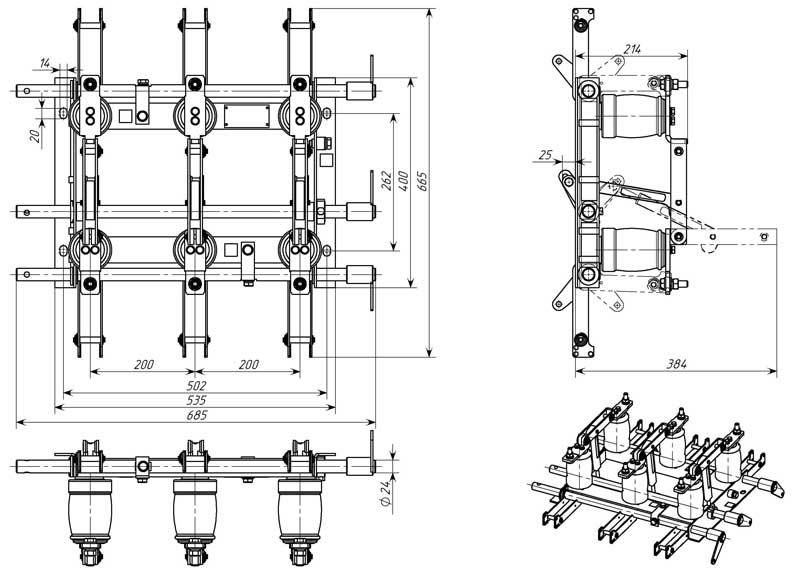

Малюнок 3С. Роз'єднувач - високовольтний РР/ЕL –РР-ЗЗ-10-630-У2
(заземлюючі ножі розташовані зверху і знизу)
|
