Подстанции трансформаторные общепромышленные мощностью 250, 400, 630, 1000, 1600, 2500 кВА

Подстанции трансформаторные общепромышленные мощностью 250, 400, 630, 1000, 1600, 2500 кВА на напряжение 6, 10 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Применяется в системах электроснабжения промышленных предприятий в районах с умеренным климатом для установки внутри неотапливаемых помещений.

Условия эксплуатации подстанции трансформаторной общепромышленной:

• высота над уровнем моря не более 1000 м;
• атмосферное давление от 86,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.);
• температура окружающего воздуха - 45ºС до +40ºС;
• относительная влажность воздуха до 80% при температуре 20ºС;
• окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли, химически активного газа и испарений.

Подстанции трансформаторные общепромышленные не предназначены для работы в условиях резких толчков, ударов, сильной тряски, а также на подвижных установках и в шахтах. КТПУ соответствует ТУ 16-674.029-84, ДСТУ 3399-96 (ГОСТ 14695-97), IEC 694 (1980).

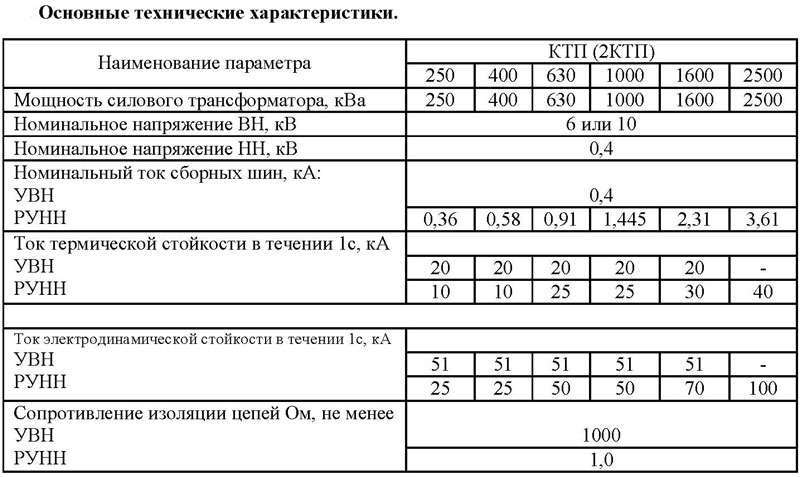

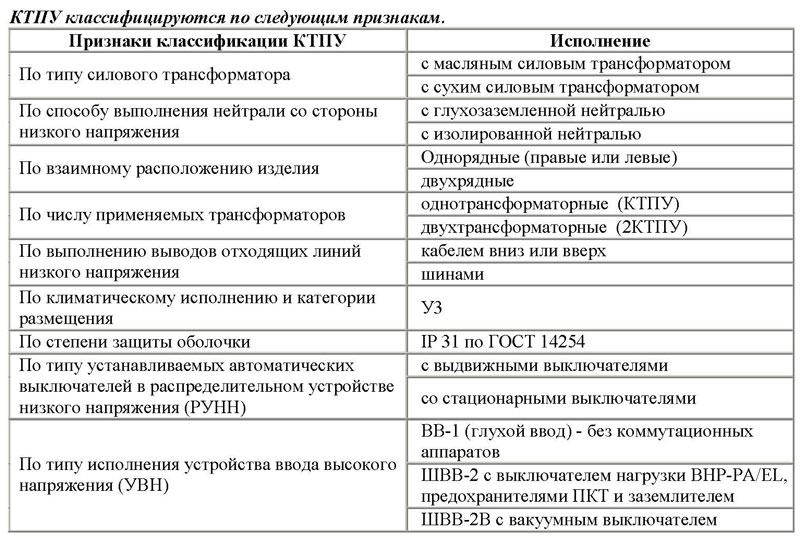

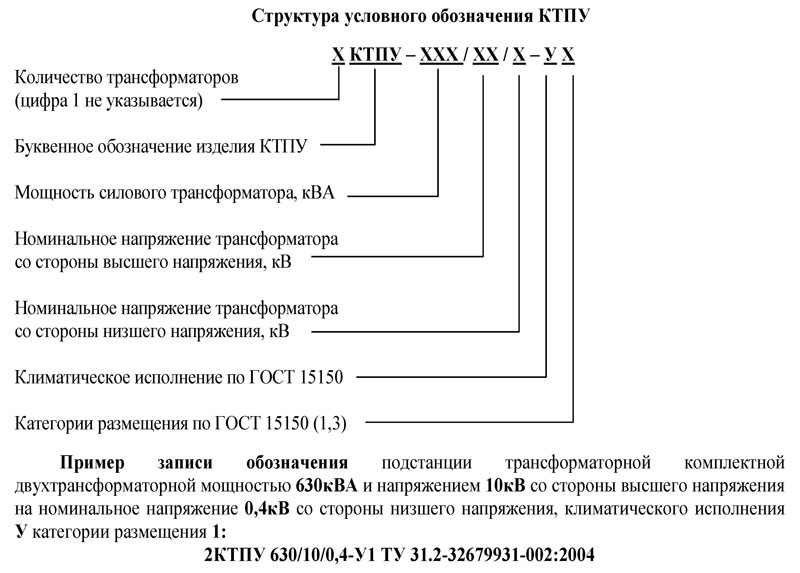

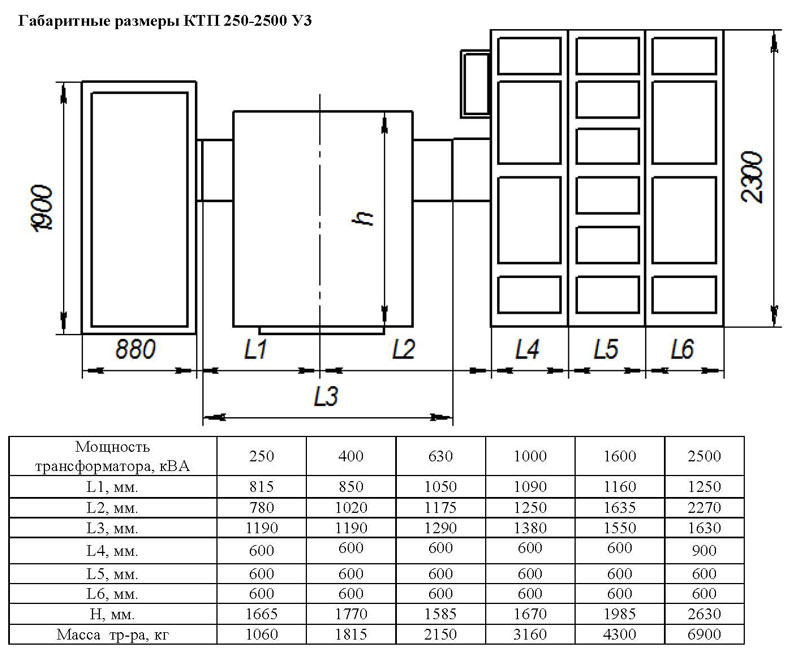

В двухрядных подстанциях предусмотрен шинный мост. Расстояние между фасадами противоположных рядов (по заказу) - 1800, 2300 или 2800мм. По заказу возможно изготовление шинных мостов нестандартных размеров.
УВН допускает возможность присоединения до двух высоковольтных кабелей сечением 3х150 мм?. По заказу возможно изготовление УВН других типов- с трансформаторами тока, трансформаторами напряжения, с организацией учета по высокой стороне, проходного типа, с секционированием, с автоматическим включением резерва и другие.
РУНН состоит из набора шкафов:
Шкафов ввода ШНВ;
Шкафов отходящих линий ШНЛ;
Шкафа секционного ШНС - только для двухтрансформаторной КТПУ;
Шинопровода - только для двухрядной двухтрансформаторной КТПУ;
Шкаф учета (по заказу);
Шкаф сигнализации (по заказу).

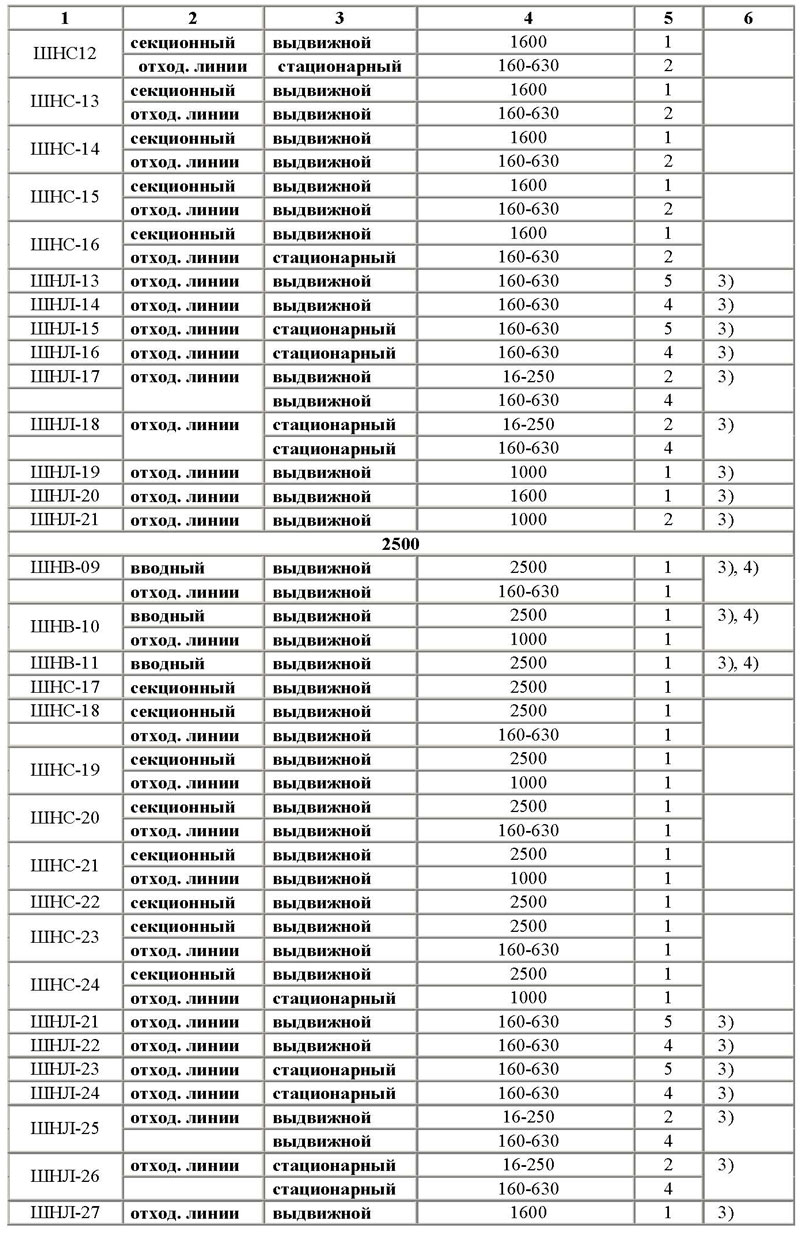

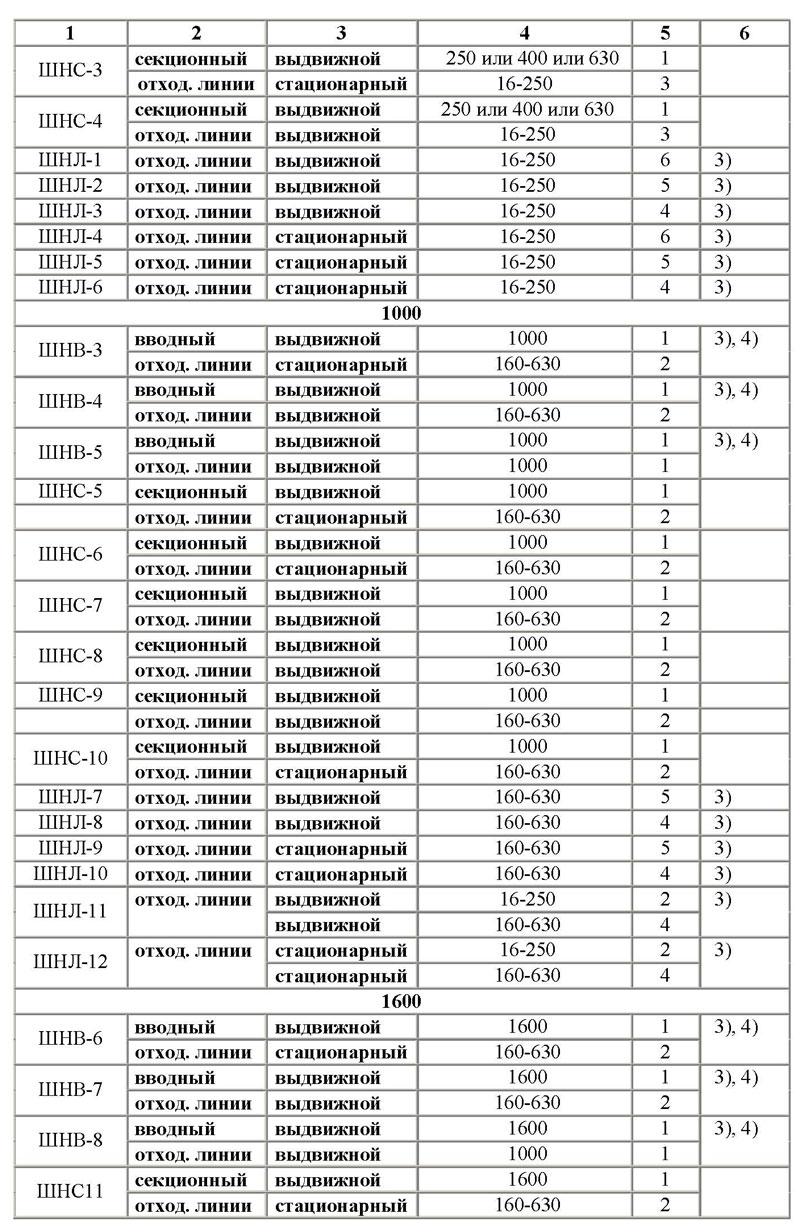

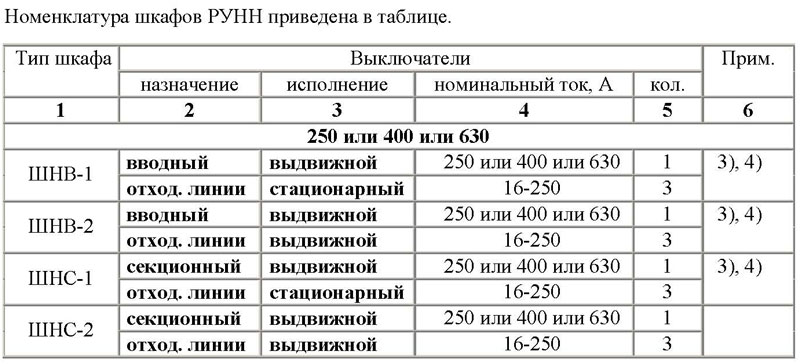

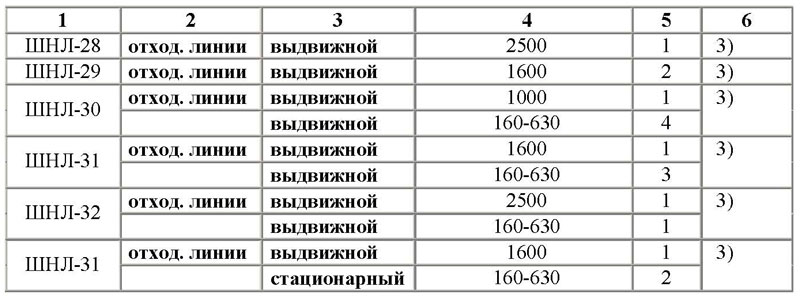

В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании - выдвижного исполнения; на отходящих линиях - стационарного или выдвижного типа. Релейная аппаратура, амперметры, вольтметры и учет расположены в верхней части шкафа. По заказу возможен учет в отдельном шкафу. Конструкция шкафов РУНН со стационарными выключателями обеспечивает оперирование приводами выключателей при закрытых дверях. В шкафах РУНН обеспечена возможность подключения кабелей диаметром до 150 мм? в количествах обеспечивающем отвод номинального тока каждого выключателя.
Шкафы ШНВ (по заказу) обеспечивают возможность подключения шинопроводов.
В двухтрансформаторных КТП предусмотрено секционирование и (по заказу) автоматический ввод резерва.
По заказу выполняются в КТП защиты от перегрузок. По заказу изделия комплектуются установками для компенсации реактивной мощности.

1) Шкафы по заказу комплектуются автоматическими выключателями ОАО «Контактор» г.Ульяновск (Российская Федерация), ОЕZ (Чехия), EFEN (Германия), ETI (Словения), фирм АВВ, Siemens, Merlin Gerin, Schneider Electric, Eaton и другие;
2) Все вводные шкафы имеют правое исполнение;
3) Имеется исполнение с выходом на шинопровод двухрядной КТП;
4) Имеется исполнение с выходом от сборных шин на магистральный шинопровод

Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.

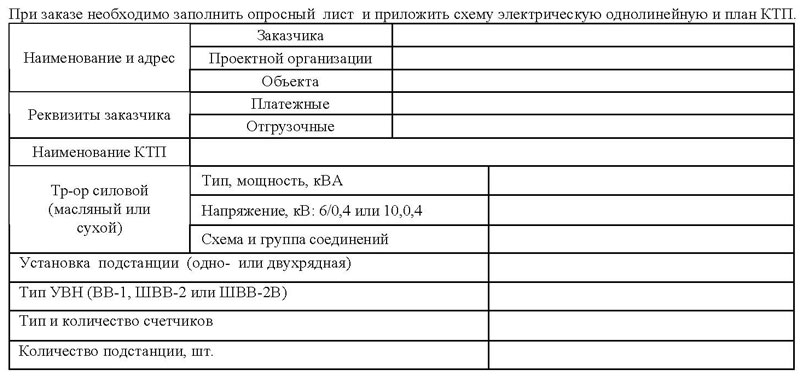

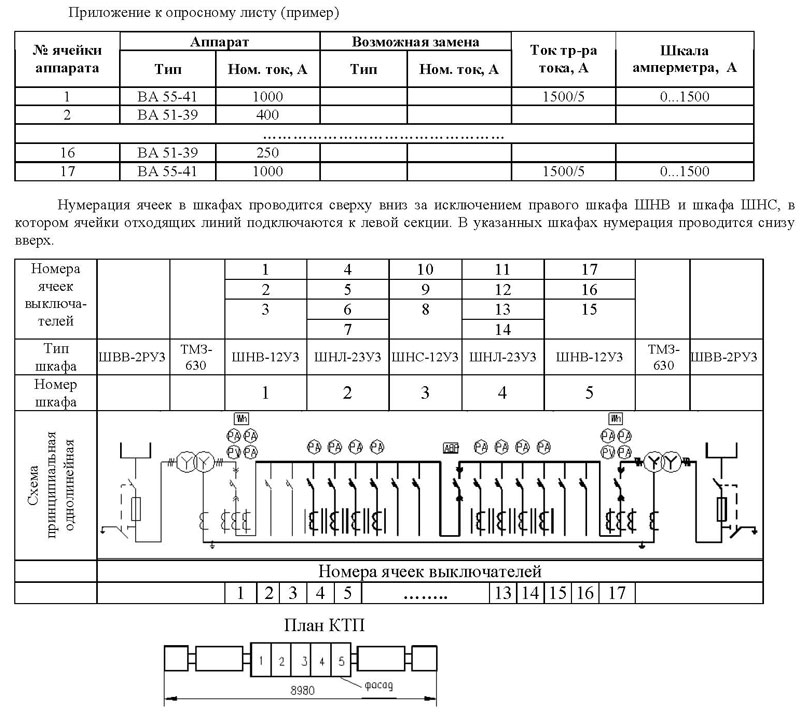

Скачать опросный лист
