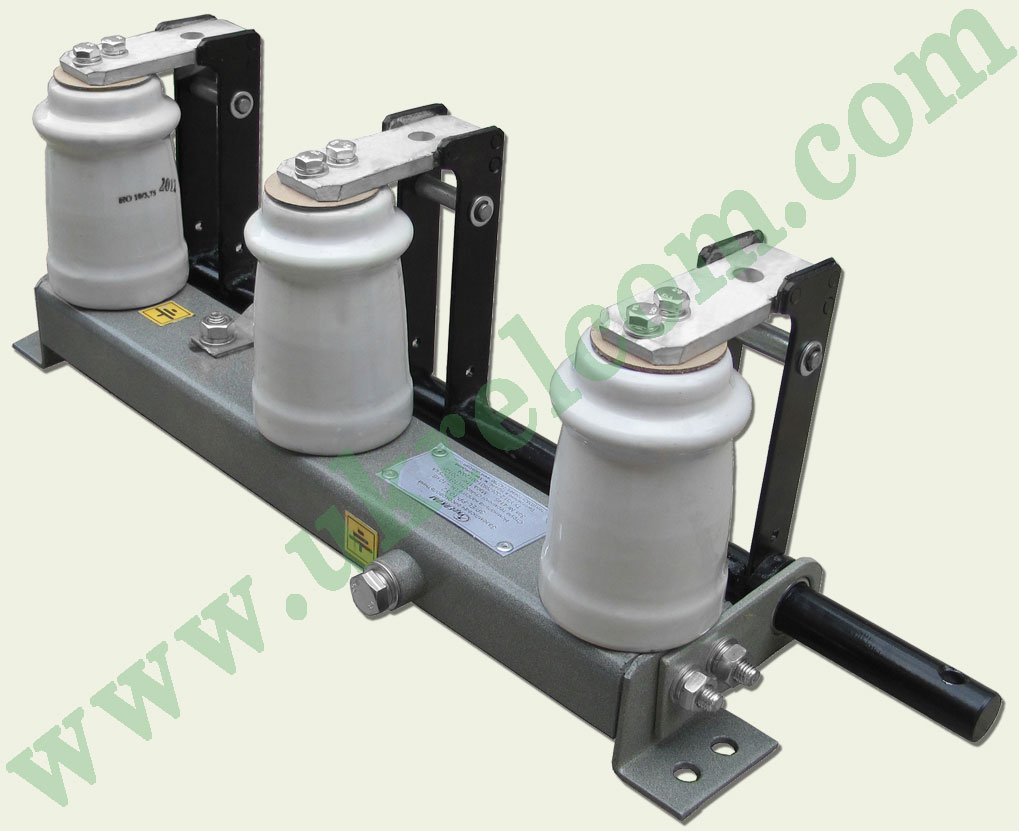

Заземлитель высоковольтный ЗР/EL–РР
Заземлитель высоковольтный ЗР/EL–РР предназначен для заземления выводов выключателей-разъединителей, разъединителей и токопроводящих частей электроустановок с рабочим напряжением до 12 кВ.
Приводы рычажные ручные П/EL–РР, приводы пружинные ручные П/EL–ПР, предназначенные для управления контактами выключателей нагрузок – разъединителей, заземлителей вручную или с помощью электрического привода.
|

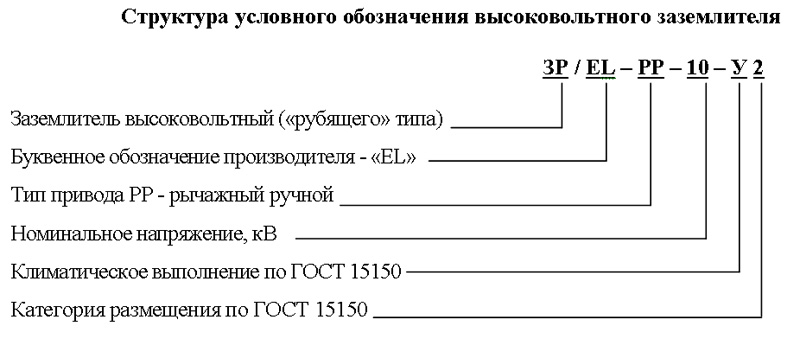

Пример записи обозначения заземления номинальным напряжением до 10кВ с рычажно-ручным приводом:
Заземление ЗР/ЕL -РР-10-У2 по ТУ 31.2-32679931-001:2004
Технические характеристики заземлителя высоковольтного ЗР/ЕL –XX
Номинальное напряжение, кВ |
10 |
Максимальное рабочее напряжение |
12 |
Номинальный ток, А |
- |
Нормированные параметры токов термической и электродинамической стойкости |
Ток термической стойкости, кА в течение 1 сек |
63 |
Ток электродинамической стойкости, кА в течении 1с |
25 |
Испытательные напряжения изоляции главной цепи |
Кратковременное (одноминутное), кВ |
42 |
Полного грозового импульса |
75 |
Нормированные параметры токов включения и отключения |
Намагничиваемого тока силовых трансформаторов, А |
2,5 |
Зарядных токов воздушных и кабельных линий, А |
- |
Электрическое сопротивление главной токопроводящей цепи полюса (фазы), мкОМ,
не более |
30 |
Степень защиты оболочки |
IР00 |

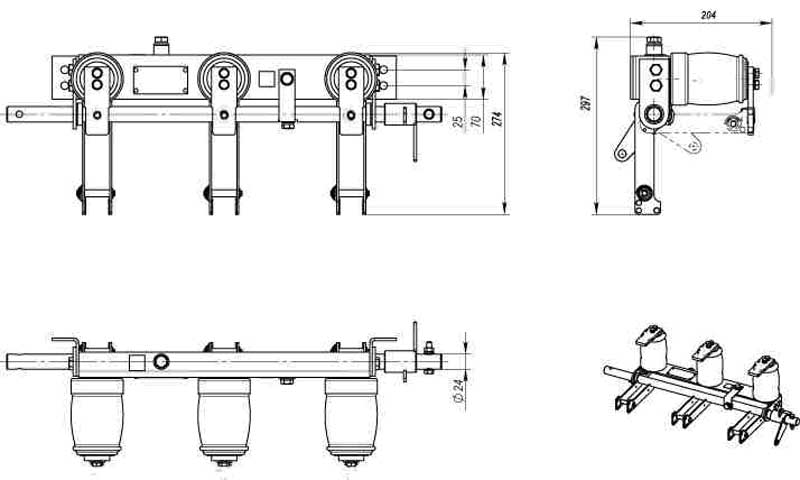

Рисунок 4. Заземлитель высоковольтный ЗР/ЕL -XX -10 - У2

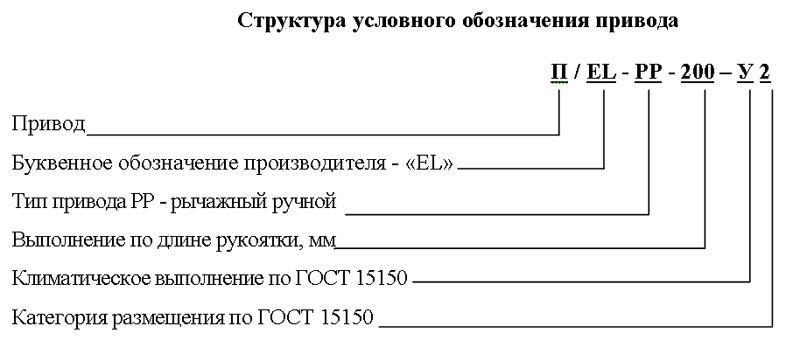

11.4. Привод
Приводы рычажные ручные П/ЕL-РР предназначены для управления контактами выключателей нагрузок-разъединителей, заземлителей вручную.
Производитель оставляет за собой право изменять габаритные размеры без уведомления заказчика, поэтому просьба уточнять габаритные размеры при необходимности.
|
