Заземлювач високовольтний ЗР/EL–РР
Заземлювач високовольтний ЗР/EL – РР призначений для заземлення висновків вимикачів-роз'єднувачів, роз'єднувачів і струмопровідних частин електроустановок з робочою напругою до 12 кВ.
Приводи важільні ручні П/EL – РР, приводи пружинні ручні П/EL – ПР, призначені для управління контактами вимикачів навантажень – роз'єднувачів, заземлювачів вручну або за допомогою електричного приводу.
|
Приклад запису позначення заземлення номінальною напругою до 10кВ з важільно-ручним приводом:

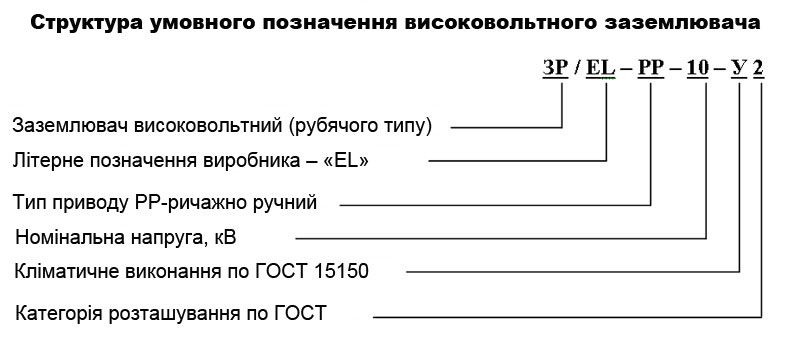

Заземлення ЗР/ЕL -РР-10-У2 по ТУ 31.2-32679931-001:2004
Технічні характеристики заземлювача високовольтного ЗР/ЕL –XX
Номінальна напруга, кВ |
10 |
Максимальна робоча напруга |
12 |
Номінальний струм, А |
- |
Нормовані параметри струмів термічної і електродинамічної стійкості |
Струм термічної стійкості, кА в течение 1 сек |
63 |
Струм електродинамічної стійкості, кА в протягом 1с |
25 |
Випробувальні напруги ізоляції головного ланцюга |
Короткочасне (однохвилинне), кВ |
42 |
Повного грозового імпульсу |
75 |
Нормовані параметри струмів включення і відключення |
Намагнічуємого струму силових трансформаторів, А |
2,5 |
Зарядних струмів повітряних і кабельних ліній, А |
- |
Електричний опір головною токопроводящей ланцюга полюса (фази), мкОМ,
не більше |
30 |
Ступінь захисту оболонки |
IР00 |

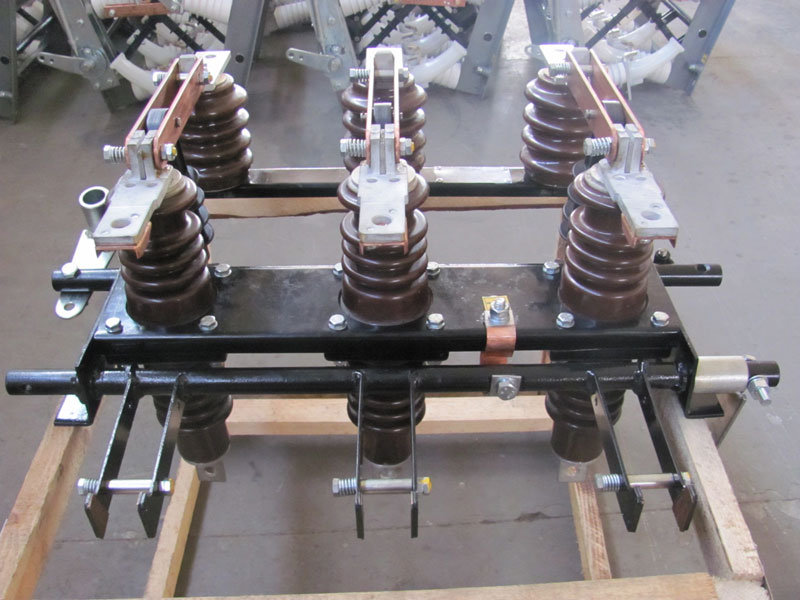

Малюнок 4. Заземлювач високовольтний ЗР/ЕL -XX -10 - У2
11.4. Привод
Приводи важільні ручні П / ЕL-РР призначені для управління контактами вимикачів навантажень-роз'єднувачів, заземлювачів вручну.

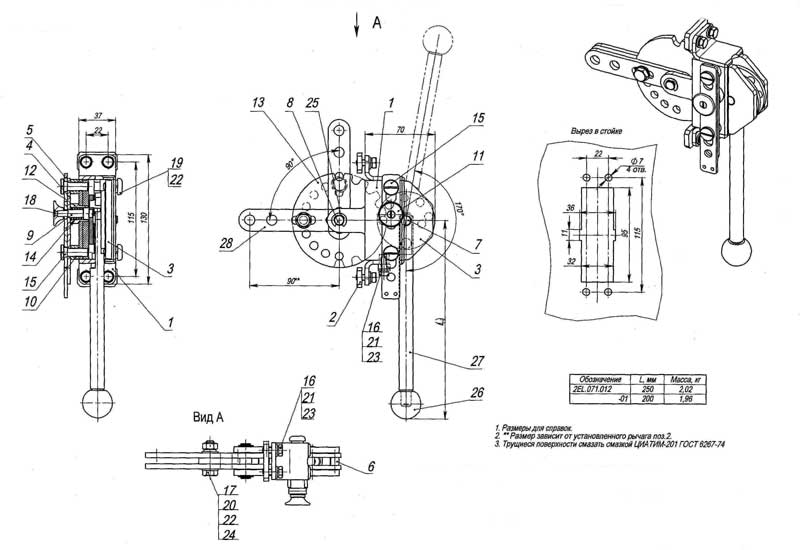

Малюнок 5. Привод П/ЕL -РР - 200 - У2
Приклад запису позначення приводу важеля ручного з рукояткою довжиною 200 мм:
Привод П/ЕL-РР -200-У2 по ТУ31.2-32679931-001:2004
Область застосування вищезазначених апаратів - комплектні трансформаторні підстанції (КТП), камери збірні одностороннього обслуговування (камери КСО) та інші електротехнічні пристрої.
По стійкості до кліматичних впливів вимикачі навантаження - роз'єднувачі, роз'єднувачі, заземлення і приводи відповідають виконанню У категорії розміщення 2 по ГОСТ 15150.
По стійкості до механічних явищ апарати відповідають виконанню М1 по ГОСТ 17516.1.
За ступенем захисту, що забезпечується оболонками від проникнення твердих предметів і води, згідно ГОСТ 14254 апарати відповідають категорії IР00.
|
